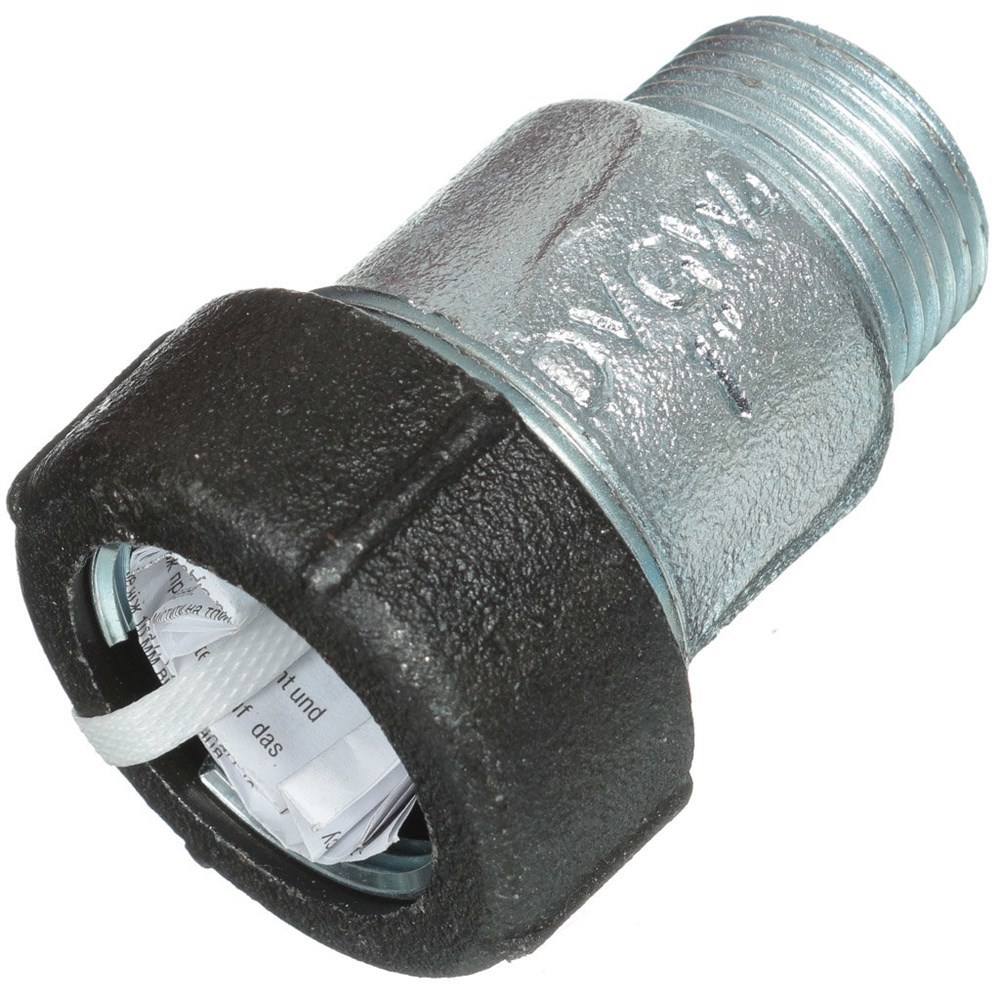

Соединитель обжимной АК 20мм (3/4 дюйма), для стальных и полипропиленовых труб, наружная резьба, оцинкованный чугун
- Хозяин Фокинский
- Хозяин Советский
- Хозяин Володарский (Новостройка)
Обжимной соединитель торговой предназначен для соединения стальных и полиэтиленовых труб, простота выполнения монтажа обеспечивает отличную герметичность соединения и отсутствие сварочных работ и работ по нарезанию резьбы.
Применяются в системах с рабочим давлением до 10 бар и температурой до +80°С (вода) и до 4 бар (газ).
Обжимной соединитель AK представляет собой чугунный корпус с наружной резьбой, с резиновыми уплотнительными кольцами, которые при обжиме фитинга накидной гайкой подгоняются к размерам соединяемых труб.
Муфты для соединения труб без резьбы и без применения сварки!
Инструкция по монтажу:
1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.
2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).
3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.
4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.
5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.
6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм
Внешний диаметр, мм: 24,6-27,3
Резьбовое соединение: 20мм (3/4 дюйма)
Среда: вода, газ, нефтепродукты и топливо
Диапазон давления, газ/вода, кг/см2: 4/10
-
